最短路径问题

第一次写算法相关的总结类文章,对以前学习到的知识点做个回顾,也尝试用精简的文字描述清楚。

最短路径问题(Shortest Path):从图上的某一点到达另外一点,找到一条路径,使得权值之和最小(在下文中,路径的长短即权值之和的大小)。

  • 对于无权图的最短路径,只需要用广度优先遍历(BFS)方法求解,选取最少边的路径即可;而对于有权图,有时途经更多边的路径权值之和可能会更小。

  • 单源最短路径求解:起始点是固定点,求解从源点 src 到图中任一点的最短路径,常用的算法是 Dijkstra 算法和 Bellman-Ford 算法。

  • 如要求出图中所有点的最短路径,则需要适用于求所有点对的最短路径算法:Floyd 算法。

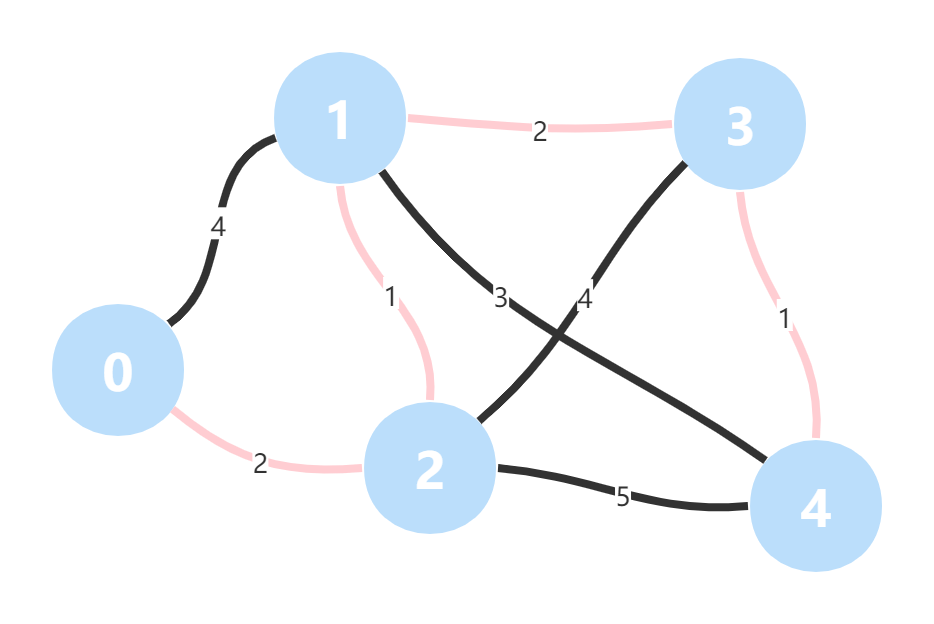

Shortest Path

为了更方便地描述算法,先给出有权图的 Java 实现(省略细节)。

有权边 WeightedEdge(兼容有向、无向):

1
2
3
4
5
6
7
8
9
10
11
12
13
public class WeightedEdge implements Comparable<WeightedEdge> {

// 起点,终点,权值
private final int v, w, weight;

public WeightedEdge(int v, int w, int weight) {
this.v = v;
this.w = w;
this.weight = weight;
}

// ...
}

有权图 WeightedGraph

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
public class WeightedGraph {

// 顶点数,边数
private int V;
private int E;

/**
* 邻接表:使用红黑树描述
* [
* 0: {1: 3, 2: 2, 3: -2},
* 1: (2: 2, 3: 2, 4: 1)
* ]
*/
private TreeMap<Integer, Integer>[] adj;

// 获取权值
public int getWeight(int v, int w) {
if (hasEdge(v, w)) {
return adj[v].get(w);
}
throw new IllegalArgumentException(String.format("No edge %d-%d", v, w));
}

// 边是否存在
public boolean hasEdge(int v, int w) {
return adj[v].containsKey(w);
}

// ...
}

Dijkstra 算法

该算法适用于无负权边的带权图(权值 >= 0,符合大多数情况),数组变量 dis 表示从 0 到 i 的最小权值之和,每轮循环:

  • 找到当前没有过访问的(没有求解出最短路径的)节点中,距离当前节点路径最短的节点。

  • 确认这个节点的最短路径即为当前大小。

  • 根据这个节点的最短路径大小,更新其他节点的路径长度。

过程解析:由于不存在负权边,如果从 O 到达 A 的权值,小于从 O 到达其它任意顶点的权值(由于不可能经由其他点绕回来总和更小),则此时 O-A 即为最短路径。

1
2
3
4
5
6
     3
+------[B]
| 1 |
[O]-----[A]
| 4 |
+------[C]

对于满足第 1 步的顶点,确定已求得最短路径后可用于迭代求其他邻接点的最短路径:

从 A 出发,尝试判断经由 A 到达其它邻接点的权值之和是否会比当前从 O 出发的方案更小(dis 数组的值),是则更新:dis[B] = min(dis[A] + weight[A][B])。比如 O-A-BO-B 小:

1
2
3
4
5
6
     3
+------[B]
| 1 | 1
[O]-----[A]
| 4 | 1
+------[C]

基本实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
public class WeightedGraph {
// ...

public Iterable<Integer> shortestPathDijkstra(int src, int dest) {
int[] dis = new int[V], prev = new int[V];
Arrays.fill(dis, Integer.MAX_VALUE);
Arrays.fill(prev, -1);
dis[src] = 0;
prev[src] = src;

// visited 用于记录“已确定最短距离”的顶点。
boolean[] visited = new boolean[V];

// 使用最小堆用于高效提取 dis 最小的顶点(同一个点可能存在多份)。
// 而最小值必然是最近更新的结果,即距离已更新点 v 最近的点。
PriorityQueue<int[]> pq = new PriorityQueue<>(Comparator.comparingInt(a -> a[1]));
pq.add(new int[]{src, 0});

// 每轮循环可决定(到达)一个点的最短距离。
while (!pq.isEmpty()) {

// 1. 利用最小堆找到 dis 最小值的顶点。
int v = pq.poll()[0];

// 2. 更新顶点状态,如果该点已经确定最短路径则跳过。
if (visited[v]) {
continue;
}
visited[v] = true;

// // 找到到达终点的最短路径可提前结束(对于 Bellman Ford 算法,由于存在松弛操作,不能提前终止)。
// if (v == dest) {
// break;
// }

// 3. 根据刚才确定的解,更新邻接顶点的 dis 值。
for (int w : adj(v)) {

// 如果 w 未确定最短路径,且其目前的 dis 值大于经由 v 到达 w 的距离,则更新 dis[w] 并添加到最小堆。
// 比如:
// 3
// +------[w]
// | | 1
// [0]-----[v]
// 1
// 此时 w 仍未确定,需要重新放入最小堆,用作下次继续更新。
if (!visited[w] && dis[w] > dis[v] + getWeight(v, w)) {
dis[w] = dis[v] + getWeight(v, w);
pq.add(new int[]{w, dis[w]});
prev[w] = v;
}
}
}

// 根据 prev 数组求整个路径。
LinkedList<Integer> ret = new LinkedList<>();
if (!visited[dest]) {
return ret;
}
int cur = dest;
while (cur != src) {
ret.addFirst(cur);
cur = prev[cur];
}
ret.addFirst(src);
return ret;
}
}

实现细节:

  • 使用最小堆用于高效提取 dis 最小的顶点(log(n)),而最小值必然是最近更新的结果,即距离已更新点 v 最近的点。

  • 每轮循环可以决定到达一个点的最短距离:

    • 利用最小堆找到 dis 最小值的顶点。如果该点已经确定最短路径则跳过,否则更新顶点状态为已访问。
  • 根据刚才确定的解,循环更新所有邻接顶点的 dis 值:如果 w 未确定最短路径,且其目前的 dis 值大于经由 v 到达 w 的距离,则更新 dis[w] 并添加到最小堆;否则需要重新放入最小堆,用作下次继续更新。

    • 遍历过程中用 prev 数组不断记录当前节点的上一个节点。
  • 最终用 prev 数组反向求出整个路径。

时间复杂度:

  • 由于每轮循环内都需要一层循环来找到 dis 最小的顶点,因此 Time: O(V^2)。

  • 上面的实现利用了最小堆(优先级队列)记录边,无需判断所有顶点,因此 Time: O(E*log(E))。

  • 使用索引堆(Index Heap),可进一步优化到 Time: O(V*log(E))。

点击链接可查看动图:Dijkstra Visualzation (usfca.edu)

Bellman-Ford 算法

相比起 Dijkstra Bellman-Ford 算法的优势是不受负权边的影响,是在无向图中也成立的有向图算法(因为无向图可以理解为对于每条边都有反向边的有向图)。

假设 dis[v] 是从 sv 的经过边数不超过 k 的最短距离。

  • 初始 dis[s] = 0,其余点为 MAX。

  • 定义 松弛操作(Repaxation):寻找每多经过一条边,可得到的最短距离(迂回计算最短路径)。进行第 k 次松弛操作,即找到从 sb 的经过边数不超过 k+1 的最短距离。比如下图中 O-B-AO-A 多经过一条边,但权值之和比 O-A 小,因此可更新最短路径:

1
2
3
4
     8
+------[B]
| 6 | -3
[O]-----[A]
1
2
dis[A] = min(dis[A], dis[B] + weight[B][A]);
dis[B] = min(dis[A], dis[A] + weight[A][B]);
  • 对所有边进行 [1, v) 共 v-1 轮松弛操作,则求出到所有点经过的边数最多为 [1, v) 的最短路径。

负权环:环的路径和为负数,因此每绕一圈,权值之和会变得更小,这种情况下不存在最短路径。要判断负权环,只需要在第 v-1 轮松弛操作后多进行一轮,根据 dis 值是否还会更新,即可判断是否存在负权环、最短路径是否有意义。

1
2
3
4
   [2]
3/ \-6
[0]---[1]
2

在无向图中,存在负权边即等于存在负权环,在有向图中则不一定。

基本实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
public class WeightedGraph {
// ...
public Iterable<Integer> shortestPathBellmanFord(int src, int dest) {
int[] dis = new int[V], prev = new int[V];
Arrays.fill(dis, Integer.MAX_VALUE);
Arrays.fill(prev, -1);
dis[src] = 0;

// 进行 v-1 轮松弛操作。
for (int pass = 1; pass < V; pass++) {

// 在每轮操作中对所有的边进行松弛操作:遍历每个顶点的邻接顶点,即取出每条边。
for (int v = 0; v < V; v++) {
for (int w : adj(v)) {
// 如果 dis[v] 已被更新过,且 dis[w] 目前的 dis 值大于经由 v 到达 w 的距离,则更新 dis[w]。
if (dis[v] != Integer.MAX_VALUE && dis[w] > dis[v] + getWeight(v, w)) {
dis[w] = dis[v] + getWeight(v, w);
prev[w] = v;
}
}
}
}

// 判断是否有负权环:进行第 v 轮松弛操作。
boolean hasNegCycle = false;
for (int v = 0; v < V; v++) {
for (int w : adj(v)) {
if (dis[v] != Integer.MAX_VALUE && dis[w] > dis[v] + getWeight(v, w)) {
hasNegCycle = true;
}
}
}

LinkedList<Integer> ret = new LinkedList<>();
// 存在负权环,返回空。
if (hasNegCycle) {
System.out.println("exist negative cycle");
return ret;
}
// dis[dest] 没有被更新,表示 dest 不在路径上,返回空。
if (dis[dest] == Integer.MAX_VALUE) {
return ret;
}
int cur = dest;
while (cur != src) {
ret.addFirst(cur);
cur = prev[cur];
}
ret.addFirst(src);
return ret;
}
}

实现细节:

  • 对于 V 个节点的图,进行 V-1 次松弛操作:

    • 在每轮松弛操作中,遍历每个顶点 v,对于每个顶点再遍历其邻接顶点 w,取出每条边(v-w)。
  • 如果 dis[v] 已被更新过,且 dis[w] 目前的 dis 值大于经由 v 到达 w 的距离,则更新 dis[w]

    • 遍历过程中用 prev 数组不断记录当前节点的上一个节点。
  • 进行第 V 轮松弛操作来判断是否有负权环,如果存在负权环,则直接返回空。

  • 判断 dis[dest] 是否已被更新(非 MAX),如在刚才的松弛操作中未被更新,表示终点不在路径上,返回空。

  • 最终用 prev 数组反向求出整个路径。

时间复杂度:O(V*E)

SPFA 算法

实际上很多情况下不需要 v-1 轮松弛操作就可以找到最短路径,因此后续的松弛操作是浪费的。SPFA 算法在 Bellman-Ford 算法的基础上优化,使用一个队列记录只关注的顶点,每次只对这些顶点的邻边进行松弛操作。

Floyd-Warshall 算法

前面两种算法只能求出单源最短路径,而 Floyd-Warshall 算法的特点是可以一次过求出所有点对最短路径,以及图的直径(所有点对最短路径的最大值)。

注意,所有点对的最短路径不是单源最短路径算法的叠加。

区别于 Bellman-Ford,其比较对象不是一条边,而是经由某点到达此处的最短路径的距离(可能已经过多条边)。

  • 初始化,如果 v-w 边存在,有 dis[v][w] = weight[v][w]dis[v][v] = 0;否则 dis[v][w] = MAX

  • 循环执行以下过程,其中:

    • t 循环相当于松弛操作,每轮循环求解出中间绕过 [0, t] 这些点的最短路径。

    • vw 循环寻找最短路径的起始点和终止点。

1
2
3
4
5
6
7
8
9
for (int t = 0; t < V; t++) {
for (int v = 0; v < V; v++) {
for (int w = 0; w < V; w++) {
if (dis[v][t] + dis[t][w] < dis[v][w]) {
dis[v][w] = dis[v][t] + dis[t][w];
}
}
}
}

Floyd 算法同样要判断是否存在负权环:最终判断 dis[v][v] 是否有小于 0 的值,有则表示存在负权环,最短路径无意义。

1
2
3
4
     8
+------[t]
| 6 | -3
[v]-----[w]

基本实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
public class WeightedGraph {
// ...
public Iterable<Integer> shortestPathFloydWarshall(int src, int dest) {

// dis[v][w] 表示 从 v 到 w 的最短路径长度。
int[][] dis = new int[V][V];
int[] prev = new int[V];
Arrays.fill(prev, -1);
for (int v = 0; v < V; v++) {
Arrays.fill(dis[v], Integer.MAX_VALUE);
}
for (int v = 0; v < V; v++) {
dis[v][v] = 0;
for (int w : adj(v)) {
dis[v][w] = getWeight(v, w);
}
}
// 相当于松弛操作,每轮循环求解出中间绕过 [0, t] 这些点的最短路径。
for (int t = 0; t < V; t++) {
// 寻找最短路径的起始点和终止点。
for (int v = 0; v < V; v++) {
for (int w = 0; w < V; w++) {

// 8
// +------[t]
// | 6 | -3
// [v]-----[w]
if (dis[v][t] != Integer.MAX_VALUE && dis[t][w] != Integer.MAX_VALUE && dis[v][t] + dis[t][w] < dis[v][w]) {
dis[v][w] = dis[v][t] + dis[t][w];
prev[w] = v;
}
}
}
}
for (int v = 0; v < V; v++) {
if (dis[v][v] < 0) {
// 存在负权环,返回空。
return Collections.emptyList();
}
}

LinkedList<Integer> ret = new LinkedList<>();
int cur = dest;
while (cur != src) {
ret.addFirst(cur);
cur = prev[cur];
}
ret.addFirst(src);
return ret;
}
}

实现细节:

  • Floyd-Warshall 算法的比较对象是经由某点到达某点的最短路径,因此需要使用二维的 dis 数组,且遍历过程中也是需要用 prev 数组记录当前节点的上一个节点。

  • 与 Bellman-Ford 算法类似,Floyd-Warshall 算法也有 松弛操作,区别在于其每轮循环求解出中间绕过 [0, t] 这些点的最短路径。

  • 最终也需要判断是否遍历 dis 数组的所有点对,判断是否有负值(表示负权环),返回空。

时间复杂度:O(V^3)

点击链接可查看动图:Floyd-Warshall All-Pairs Shortest Path (usfca.edu)

总结

三种算法对比(对于稀疏图,V 远远小于 E):

  • Dijkstra:不能包含负权边,Time: O(V*log(E))。

  • Bellman-Ford:可包含负权边,可检测负权环,Time: O(V*E)。

  • Floyd-Warshall:可包含负权边,可检测负权环,Time: O(V^3)。

在上述的 Floyd-Warshall 算法的实现中,利用 prev 数组反向求解具体路径的写法存在一定问题,您可以找出并解决这个问题吗?
