Linux - 架构与系统初始化

基本概念


CPU（Central Processing Unit）

运算单元 负责执行加法、减法、位移等操作。

数据单元 包括缓存和寄存器组，用于暂存数据和运算结果。根据数据地址，从数据段里读到数据寄存器，参与运算。

控制单元 指导运算单元执行指令操作。其中包含指令指针寄存器，存放下一条指令在内存中的地址。控制单元不断将代码段的指令取出，放入指令寄存器。而指令包括执行的操作（交由运算单元处理）、待操作的数据（交由数据单元处理）。

总线（Bus）

总线组成了 CPU 和其他设备的高速通道。包括 地址总线（Address Bus）和 数据总线（Data Bus）。

地址总线（Address Bus）

地址总线的位数决定可访问地址范围，比如 2 位总线可访问的地址为 2^2 == 4 个。

数据总线（Data Bus）

数据总线的位数决定每次可传输的数据量，体现为访问速度。比如要在 2 位总线取 8 位数据，则需要取 8 / 2 == 4 次。

内存（Memory）

…

I/O 设备

…

x86 架构

8086 处理器

源于 Intel 8086 CPU，其实现了 开放、统一、兼容 的平台。

型号 总线位宽 地址位 寻址空间
8080 8 16 64K (2^16)
8086 16 20 1M (2^20)
8088 8 20 1M
80386 32 32 4G

8086 CPU 架构如图：

单元 寄存器 备注
运算单元
数据单元 通用寄存器 AX、BX、CX、DX、SP、BP、SI、DI 各 16 位，
其中 AX、BX、CX、DX 可分成两个 8 位（AH、AL、BH、BL、CH、CL、DH、DL）。
控制单元 指令指针寄存器 IP 指向代码段中下一条指令的位置。
CPU 根据它将指令从内存的代码段中加载到指令队列中，再交给运算单元去执行。
段寄存器 SR 代码段寄存器 CS
数据段寄存器 DS		 CS 和 DS 中都存放着 段的起始地址，用于在内存中找到数据和代码，加载到通用寄存器。
代码段的偏移量在 IP 寄存器中，数据段的偏移量放在通用寄存器中。
寻址：起始地址 * 16 + 偏移量（即 16 位左移 4 位，再加上偏移量）。
**最大寻址空间 2^20 == 1M**。
附加段寄存器 ES
栈寄存器 SS 栈结构，用于处理函数调用。

32 位处理器

从 8086 升级到 32 位处理器要保持兼容：

  • 将 8 个 16 位通用寄存器扩展到 8 个 32 位，保留 16 位和 8 位的使用方式。

  • 指令指针寄存器 IP 扩展到 32 位。

  • 段寄存器保留为 16 位，段的起始地址改为存放在内存中的 段描述符（Segment Descriptor） 表中，段寄存器存放 选择子（Selector），寻址方式改为从段寄存器找到选择子，再从段描述符表中拿到段起始地址。

  • 为实现快速访问，段寄存器将段起始地址从内存中拿到 CPU 的描述符高速缓存器中。

实模式与保护模式

在 32 位系统架构下，系统启动时处于 实模式（Real Pattern），进行一系列操作后切换为 保护模式（Protected Pattern）。

实模式的寻址方式：从段寄存器中取段起始地址，从指令指针寄存器中取偏移量。

保护模式的寻址方式：从段寄存器取出选择子，根据选择子从内存中的段描述符表中取起始地址（存放在高速缓存中），再从指令指针寄存器中取偏移量。


除了可访问的地址空间更大，保护模式的意义还在于限制用户态代码执行更高权限的指令，即实现权限管理，这在稍后将会谈到。

BIOS

计算机主板上有 ROM（Read Only Memory，只读存储器）固定存放 BIOS（Basic Input and Output System，基本输入输出系统）程序。


在计算机启动时只有 1M 内存空间，其中 0xF0000 - 0xFFFFF 共 64K 的地址映射给 ROM。在实模式下执行以下过程：

  • 将代码段寄存器 CS 设置为 0xFFFF，将指令指针寄存器 IP 设置为 0x0000，因此第一条指令寻址 0xFFFF * 16 + 0x0000 == 0xFFFF0。

  • 该地址为 JMP 指令，跳到 ROM 中开始执行 BIOS 初始化。

  • BIOS 确认硬件正常后，建立 中断向量表 和 中断服务程序。

在 BIOS 完成后，进入 Bootloader 阶段。

Bootloader

此前 Linus 的 grub2（Grand Unified Bootloader Version 2）工具将 boot.img 安装到启动盘的 MBR 扇区（Master Boot Record，主引导记录，是启动盘的第一个扇区，共 512bytes，以 0xAA55 结束）。

grub2-mkconfig -o /boot/grub2/grub.cfg 配置系统启动的选项。

grub2-install /dev/sda 将启动程序安装到相应的位置。

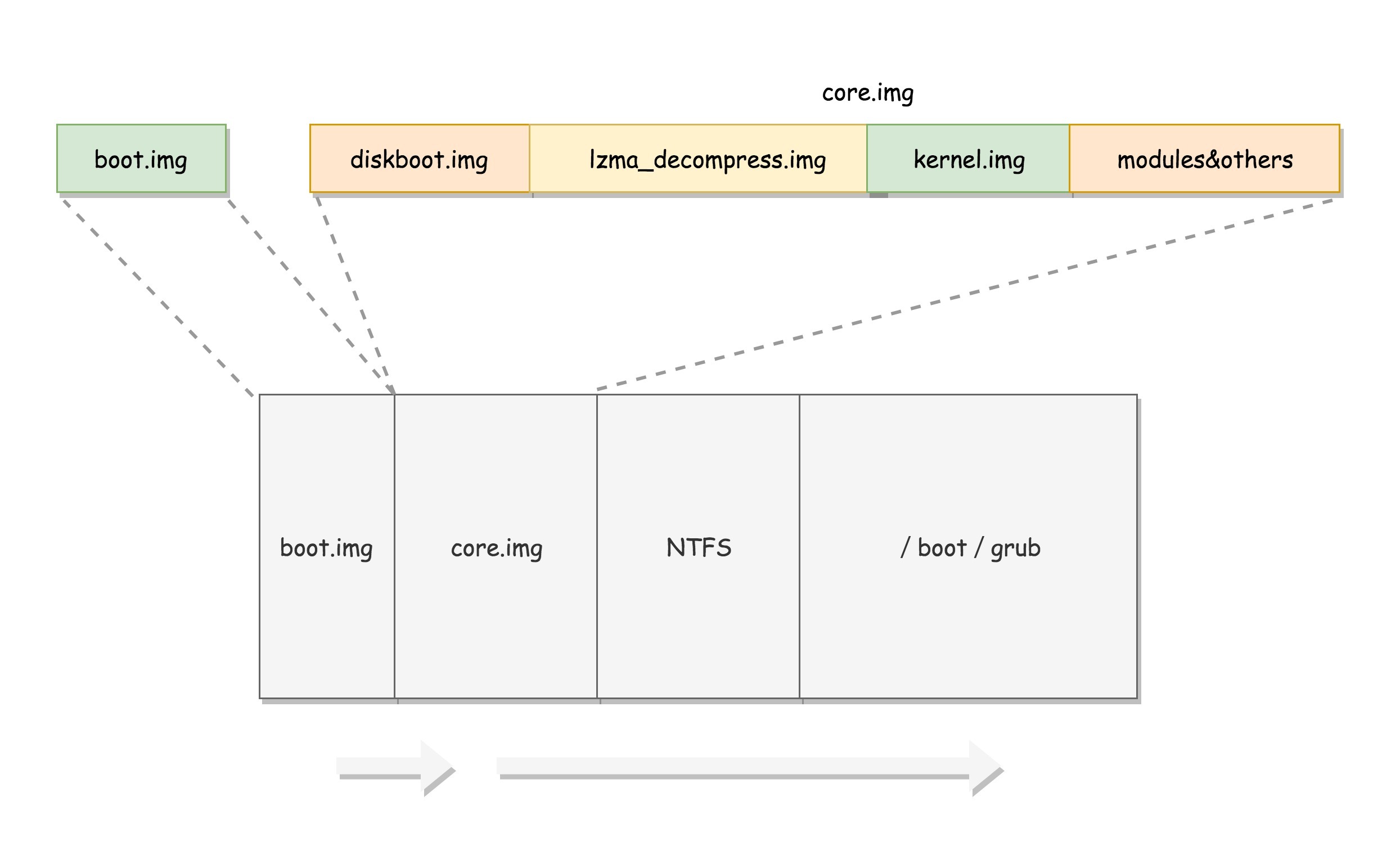

在 BIOS 完成后，将 boot.img 从硬盘加载到内存 0x7c00 运行，即加载 grub2 的 core.img 镜像的各部分。


diskboot.img

负责加载 core.img 镜像的其它部分。

lzma_decompress.img

并调用 real_to_prot，从 实模式 切换到 保护模式：

  • 启用分段：在内存建立段描述符表，将段寄存器变成段选择子、指向某个段描述符，以支持进程却换。

  • 启动分页：将内存分成相等大小的块，使能够管理更大的内存。

  • 打开地址线：即 Gate A20，第 21 根地址线的控制线），以支持访问大于 1M 的地址空间。

切换到保护模式后将有足够的地址空间，此时开始 startup_raw.S 解压 kernel.img。

kernel.img

kernel.img 使 grub 内核，对应代码 startup.S 以及其它 c 文件：

  • 调用 grub kernel 的主函数 grub_main()

  • 调用 grub_load_config() 执行解析 grub.conf。

  • 调用 grub_command_execute("normal", 0, 0)

  • 调用 grub_normal_execute()

  • 调用 grub_show_menu()，在列表中选择操作系统。

  • 调用 grub_menu_execute_entry()，装载指定的内核文件并传递内核启动参数。

  • 调用 grub_cmd_linux()，读取 Linux 内核镜像头部，放到内存中的数据结构以进行检查。检查通过则会读取 Linux 内核镜像到内存。

  • 调用 grub_command_execute("boot", 0, 0) ，开始启动操作系统内核。

其中 grub.conf 文件内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
menuentry 'CentOS Linux (3.10.0-862.el7.x86_64) 7 (Core)' --class centos --class gnu-linux --class gnu --class os --unrestricted $menuentry_id_option 'gnulinux-3.10.0-862.el7.x86_64-advanced-b1aceb95-6b9e-464a-a589-bed66220ebee' {
  load_video
  set gfxpayload=keep
  insmod gzio
  insmod part_msdos
  insmod ext2
  set root='hd0,msdos1'
  if [ x$feature_platform_search_hint = xy ]; then
    search --no-floppy --fs-uuid --set=root --hint='hd0,msdos1'  b1aceb95-6b9e-464a-a589-bed66220ebee
  else
    search --no-floppy --fs-uuid --set=root b1aceb95-6b9e-464a-a589-bed66220ebee
  fi
  linux16 /boot/vmlinuz-3.10.0-862.el7.x86_64 root=UUID=b1aceb95-6b9e-464a-a589-bed66220ebee ro console=tty0 console=ttyS0,115200 crashkernel=auto net.ifnames=0 biosdevname=0 rhgb quiet
  initrd16 /boot/initramfs-3.10.0-862.el7.x86_64.img
}

内核初始化

Linux 内核启动的入口函数是 init/main.c 的 start_kernel()，主要调用了以下函数：

  • INIT_TASK(init_task)：初始化进程列表，创建 0 号进程。

    • set_task_stack_end_magic(&init_task) 的参数 init_task（其定义是 struct task_struct init_task = INIT_TASK(init_task)）即 0 号进程，其不由 fork 或者 kernel_thread 产生，是进程列表（Process List）的第一个进程。

  • trap_init()：初始化中断门。

    • 用于处理各种中断。其中 set_system_intr_gate(IA32_SYSCALL_VECTOR, entry_INT80_32) 设置系统调用的中断门。

  • mm_init()：初始化内存管理。

  • sched_init()：初始化调度器。

  • vfs_caches_init()：初始化 rootfs（基于内存的文件系统）。

    • 调用 mnt_init()->init_rootfs()，在 VFS 虚拟文件系统里面注册了一种类型，定义为 struct file_system_type rootfs_fs_type。

    • 为了兼容各种文件系统，VFS（Virtual File System）作为抽象层，向上提供统一的接口。

  • rest_init：其他方面的初始化（1 号进程和 2 号进程）。

分层权限管理

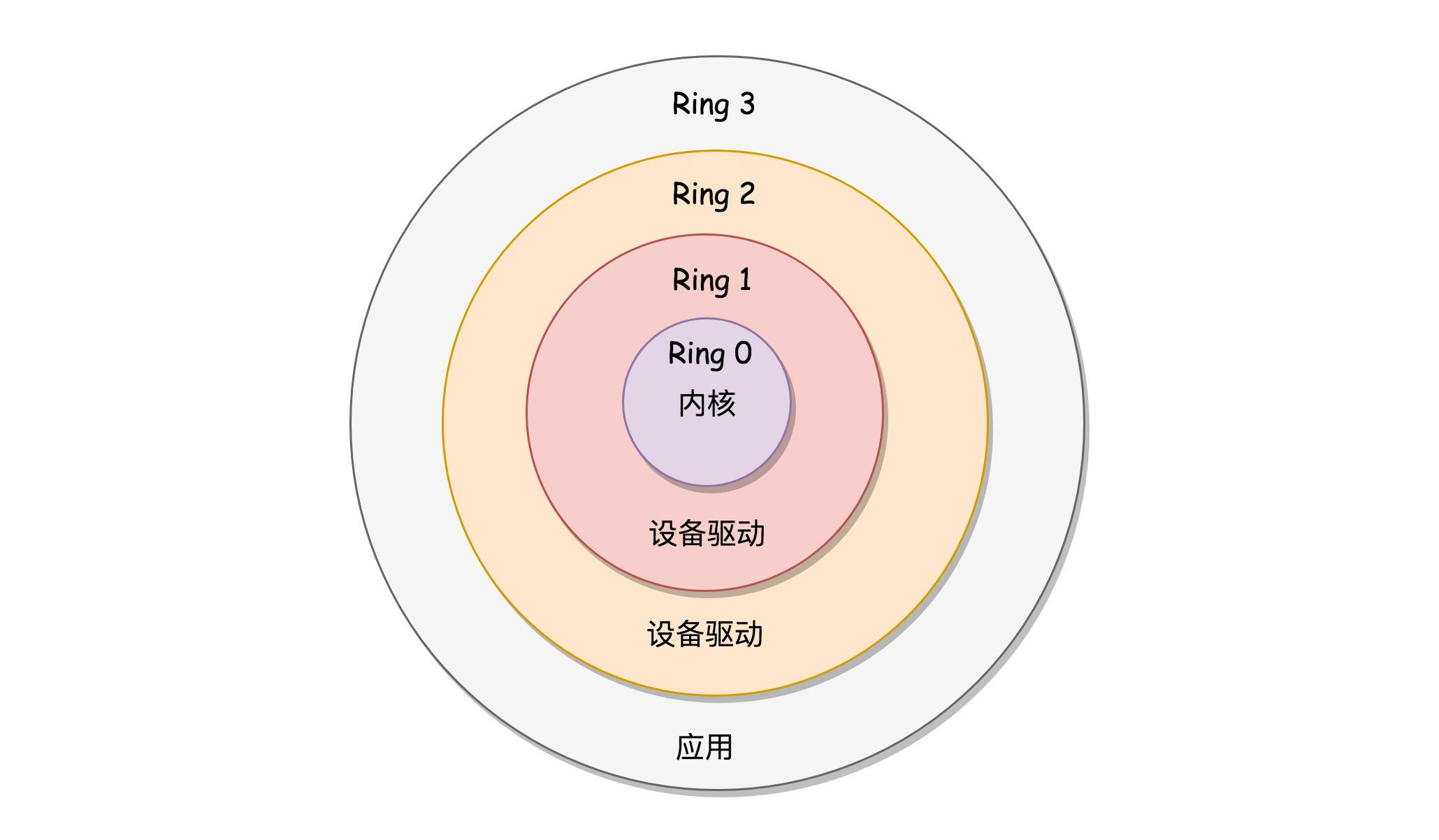

x86 提供了分层的权限机制，把区域分成了四个 Ring，越往里权限越高，越往外权限越低。


基于此权限管理的代码执行的逻辑：

  • 用户态代码不允许执行更高权限的指令，如需要访问核心资源，则要通过系统调用。

  • 发起系统调用，将停止当前运行（状态保存在寄存器），交由内核态代码执行。

  • 内核态代码执行结束，从寄存器恢复状态，将结果返回给用户态，用户态代码恢复执行。


rest_init 启动 1 号进程

rest_init 调用 kernel_thread(kernel_init, NULL, CLONE_FS) 创建 1 号进程（第二个进程），用于管理 Ring3 的用户态（User Mode）。

执行 kernel_thread 时还处于内核态，要使得能在用户态运行程序，还需要执行以下操作。

从内核态到用户态

kernel_thread 会调用 kernel_init 函数，其执行文件：

1
2
3
4
5
6
7
8
9
10
11
  if (ramdisk_execute_command) {
    ret = run_init_process(ramdisk_execute_command);
......
  }
......
  if (!try_to_run_init_process("/sbin/init") ||
      !try_to_run_init_process("/etc/init") ||
      !try_to_run_init_process("/bin/init") ||
      !try_to_run_init_process("/bin/sh"))
      // 调用 run_init_process()
    return 0;
1
2
3
4
5
6
7
static int run_init_process(const char *init_filename)
{
  argv_init[0] = init_filename;
  return do_execve(getname_kernel(init_filename),
    (const char __user *const __user *)argv_init,
    (const char __user *const __user *)envp_init);
}

do_execve 是一个系统调用， 尝试运行 ramdisk 的 /init 或普通文件系统上的/sbin/init、/etc/init、/bin/init、/bin/sh 之其一。

以下可以理解为：内核态逻辑 -> 恢复寄存器 -> 系统调用返回 -> 用户态逻辑（“用户态发起系统调用”过程的后半部分）。调用链：do_execve -> do_execveat_common -> exec_binprm -> search_binary_handler。

1
2
3
4
5
6
7
8
int search_binary_handler(struct linux_binprm *bprm)
{
  ......
  struct linux_binfmt *fmt;
  ......
  retval = fmt->load_binary(bprm);
  ......
}

其中 search_binary_handler 会加载一个 ELF（Executable and Linkable Format，可执行与可链接格式）的二进制文件，在代码中定义为：

1
2
3
4
5
6
7
static struct linux_binfmt elf_format = {
    .module  = THIS_MODULE,
    .load_binary  = load_elf_binary,    // this
    .load_shlib  = load_elf_library,
    .core_dump  = elf_core_dump,
    .min_coredump  = ELF_EXEC_PAGESIZE,
};

其中 load_elf_binary，最后调用 start_thread：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
void start_thread(struct pt_regs *regs, unsigned long new_ip, unsigned long new_sp) {
    // 通过设置代码段和数据段的起始位置，IP 的起始模拟上下文。
    set_user_gs(regs, 0);
    regs->fs  = 0;
    regs->ds  = __USER_DS;
    regs->es  = __USER_DS;
    regs->ss  = __USER_DS;
    regs->cs  = __USER_CS;
    regs->ip  = new_ip;
    regs->sp  = new_sp;
    regs->flags  = X86_EFLAGS_IF;
    force_iret();
}
EXPORT_SYMBOL_GPL(start_thread);

以上过程是直接从内核态跳转到用户态，之前没有用户态保存寄存器的操作，因此需要初始化用户态寄存器。

最后的 force_iret 用于从系统调用中返回。此时恢复寄存器，由于上面的函数已补上了寄存器，CS 和 IP 恢复，指向用户态下一个要执行的语句。DS 和 SP 也被恢复，指向用户态函数栈的栈顶，因此下一条指令就从用户态开始运行。

ramdisk

ramdisk 是基于内存的文件系统，区别于其它运行在存储设备上的文件系统，它不需要驱动就能运行。

因此执行 ramdisk 的 /init，/init 在用户态根据存储系统的类型加载驱动，再启动真正根文件系统上的 /init。

随后执行系统的初始化，启动系统服务、控制台等，此时所有用户态进程的祖先 init 创建完成。

rest_init 启用 2 号进程

调用kernel_thread(kthreadd, NULL, CLONE_FS | CLONE_FILES：2 号进程（第三个进程），用于管理 Ring0 的内核态（Kernel Mode）。

对于内核态而言进程和线程没有区别，统称为任务（Task），存放在相同的数据结构中。

其中 kthreadd 负责所有内核态的进程的调度和管理，即内核态所有进程的祖先。
